Quando scegli una scheda madre per il tuo nuovo processore Ryzen, ti troverai di fronte a diverse opzioni: X870, X670, B650, A620 e le nuove aggiunte, B850 e B840. Ma cosa significano questi nomi? In che modo le schede X870E, X670E e B650E differiscono dalle loro controparti non-E? Quale dovresti scegliere per il tuo sistema? Questa guida fornirà tutte le risposte e altro ancora.
La principale differenza tra i tipi di schede madri è il chipset – il chip (o due chip) che collega la CPU agli altri componenti del sistema. In passato, il chipset era composto da un chip northbridge, che collegava la CPU alla RAM e alla scheda grafica, e un chip southbridge, che collegava il northbridge al resto dei componenti. Oggi, tuttavia, le funzionalità precedentemente attribuite al northbridge sono integrate nella CPU, che si collega direttamente a molti componenti.
| Chipset | Lane PCIe del processore | Scheda grafica | NVMe SSD & lane GPP aggiuntive | Totale lane PCIe | Max lane PCIe 5 utilizzabili | USB 5 Gbps | USB 10 Gbps | USB 20 Gbps | USB4 | Max porte PCIe 3.0 o SATA |
|---|---|---|---|---|---|---|---|---|---|---|
| X870E | PCIe 5.0
(slot 1×16 o slot 2×8) |
PCIe 5.0 | 1 x4 PCIe 5.0
4x PCIe GPP |
44 | 24 | 2 | 12 | 2 | Sì | 8 |
| X870 | PCIe 5.0
(slot 1×16 o slot 2×8) |
PCIe 5.0 | 1 x4 PCIe 5.0
4x PCIe GPP |
36 | 24 | 1 | 6 | 1 | Sì | 4 |
| B850 | PCIe 4.0
(slot 1×16 o slot 2×8) |
PCIe 4.0 | 1 x4 PCIe 5.0 | 36 | 4 | 1 | 6 | 1 | opt | 4 |
| B840 | PCIe 4.0
(slot 1×16) |
PCIe 4.0 | 1 x4 PCIe 4.0 | 34 | 0 | 2 | 2 | 0 | opt | 4 |
| X670E | PCIe 5.0
(slot 1×16 o slot 2×8) |
PCIe 5.0 | 1 x4 PCIe 5.0
4x PCIe GPP |
44 | 24 | 2 | 12 | 2 | opt | 8 |
| X670 | PCIe 4.0
(slot 1×16 o slot 2×8) |
PCIe 4.0 | 1 x4 PCIe 5.0
4x PCIe GPP |
44 | 8 | 2 | 12 | 2 | opt | 8 |
| B650E | PCIe 5.0
(slot 1×16 o slot 2×8) |
PCIe 5.0 | 1 x4 PCIe 5.0
4x PCIe GPP |
36 | 24 | 1 | 6 | 1 | opt | 4 |
| B650 | PCIe 4.0
(slot 1×16 o slot 2×8) |
PCIe 4.0 | 1 x4 PCIe 4.0
[PCIe 5.0 opt] |
36 | 0 | 1 | 6 | 1 | opt | 4 |
| A620 / A620A | PCIe 4.0
(slot 1×16) |
PCIe 4.0 | 1 x4 PCIe 4.0 | 32 | 0 | 2 | 2 | 0 | opt | 4 |
I processori Ryzen 7000 e 9000 si collegano ai componenti ad alta larghezza di banda attraverso 28 lane PCIe e supportano velocità PCIe 5.0. Di queste lane, 16 sono riservate per una scheda grafica (o due, con ciascuna che utilizza otto lane), e quattro sono designate per un’unità M.2. Altre quattro lane sono utilizzate per collegarsi al chipset. Le quattro lane rimanenti possono essere impiegate per elementi come un altro slot M.2 o un adattatore USB4 che si collega anche alla grafica integrata della CPU per abilitare il tunneling DisplayPort.
I processori Ryzen 8000G hanno solo otto lane PCIe per una scheda grafica (20 in totale) e supportano velocità PCIe 4.0. Inoltre, le CPU Ryzen supportano quattro porte USB 3.1 (o “3.2 Gen 2”) e un connettore USB 2.0.
Prendi una scorciatoia per il tuo prossimo sistema Ryzen…
- Panoramica delle schede madri AMD X870/X870E: 21 schede madri testate
- Pronte per Zen 5: Guida all’acquisto delle schede madri AMD B650
- Panoramica delle schede madri AMD B650: 35 schede madri testate
- Panoramica delle schede madri Mini-ITX AMD AM5 per Ryzen 7000/8000/9000
I chipset attuali sulla piattaforma AM5 supportano velocità PCIe 4.0, che limitano la larghezza di banda totale dei dispositivi connessi a circa 7GB/s, o velocità PCIe 3.0, che impostano la larghezza di banda a circa 3.5GB/s. Questi dispositivi possono comprendere unità di archiviazione che utilizzano l’interfaccia NVMe o SATA, dispositivi USB, schede di rete e altri componenti interni come schede audio.
Alcune schede madri dispongono di più connettori rispetto a quelli supportati dalla CPU e dal chipset, sia per permetterti di scegliere tra alcuni di essi, sia perché impiegano splitter per condividere la loro larghezza di banda. Con le basi coperte, passiamo ai chipset stessi…
Il vecchio è nuovo di nuovo: B840
Le schede madri AMD B840 utilizzano lo stesso chip Promontory 19 che era precedentemente utilizzato sulle schede madri B550 con processori AM4. A differenza del Promontory 21 utilizzato nelle altre schede madri AM5, supporta solo velocità PCIe 3.0, ma aggiunge 10 lane PCIe e supporta quattro porte SATA, due USB 3.1, due USB 3.0 (o “3.2 Gen 1”) e sei porte USB 2.0.
Oltre al chipset più lento, le schede madri B840 omettono diverse funzionalità orientate agli appassionati. Non supportano velocità PCIe 5.0, nemmeno per i dispositivi collegati direttamente alla CPU. Non permettono l’overclocking della CPU, anche se con le CPU odierne è più un hobby per appassionati che una pratica consigliata. Supportano anche solo una scheda grafica, ma l’era del gioco multi-GPU è essenzialmente giunta al termine, quindi non è un grande problema.
Solo poche schede madri B840 sono disponibili al momento della scrittura, e sorprendentemente, non sono economiche. Nonostante le loro limitazioni, sono schede di qualità con diversi dissipatori di calore e molti slot. Questo solleva la domanda: per chi sono pensate?
Se desideri aggiornare un vecchio sistema con dispositivi PCIe 3.0, allora le schede madri B840 potrebbero offrire un buon valore, dato che sono più economiche rispetto alle schede B850 altrimenti comparabili. Altrimenti, sentiti libero di ignorarle.
Un compromesso inutile: A620

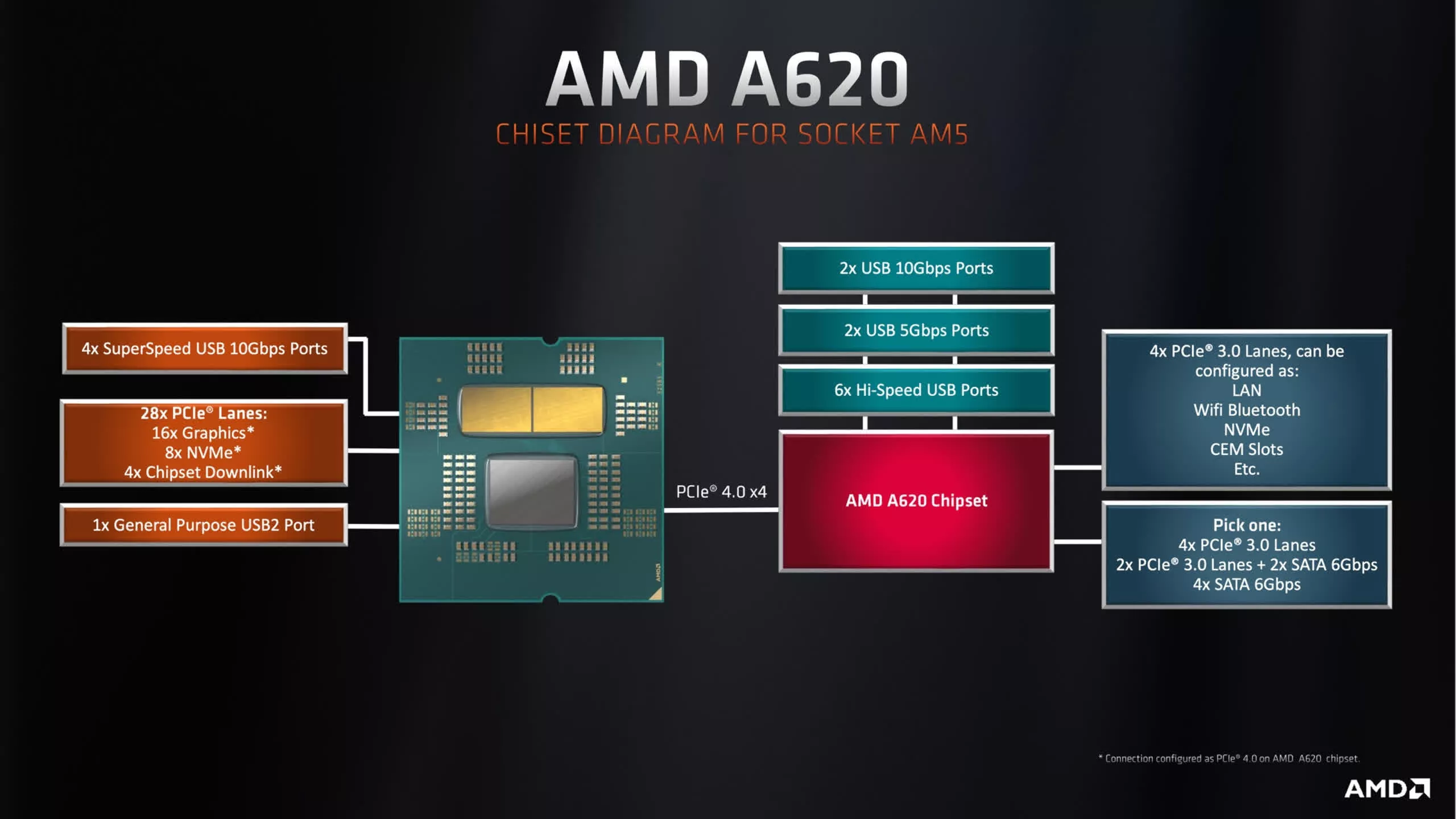

Le schede madri A620 utilizzano lo stesso chip Promontory 21 utilizzato nelle schede madri B650, B850 e X870, ma con alcuni dei suoi connettori disabilitati o limitati. Come il Promontory 19, aggiunge il supporto per due porte USB 3.1, due USB 3.0 (o “3.2 Gen 1”) e sei porte USB 2.0. Incorpora anche otto lane PCIe 3.0, di cui due o quattro possono essere impiegate per porte SATA.
Il vero problema con le schede madri A620 non è il chipset in sé; piuttosto, è il fatto che sono progettate per essere schede economiche con moduli regolatori di tensione (VRM) a basso costo e, come le schede B840, non supportano velocità PCIe 5.0. Peggio ancora, le schede A620 non solo non permettono l’overclocking della CPU, ma potrebbero anche supportare ufficialmente CPU con un TDP fino a solo 120W, o addirittura 65W.
Sulla carta, le schede madri A620 sono adatte per i processori Ryzen 8000G, che sono pensati per sistemi compatti con meno componenti e un minor consumo energetico. In pratica, le buone schede A620 costano circa quanto quelle B650, quindi possiamo raccomandarle solo quando sono in offerta.
Il miglior valore: X870 vs B650E vs B850 vs B650
Le schede madri B650, B650E, B850 e X870 utilizzano un singolo chip Promontory 21 completamente abilitato. Aggiunge otto lane PCIe 4.0, permettendo a un’unità M.2 di utilizzare completamente la larghezza di banda del chipset da sola. Come nelle schede A620, include anche quattro lane PCIe 3.0 che possono essere utilizzate per fino a quattro porte SATA.
Il chipset fornisce supporto per sei porte USB 2.0 e quattro porte USB 3.1, oltre a una larghezza di banda che può essere allocata per altre due porte USB 3.1 o una singola USB 3.2 (“Gen 2 x 2”).
Leggi la nostra recensione: Le schede madri AMD B650 più accessibili testate
Se ti stavi chiedendo qual è la differenza tra le schede madri B650 e B650E, la risposta è che le schede B650E (E = abbreviazione di “Extreme”) supportano PCIe 5.0 sia per la scheda grafica che per almeno un’unità M.2. Le schede madri X870 sono sostanzialmente le stesse delle B650E, eccetto che sono obbligate a utilizzare quattro lane PCIe per USB4. Tuttavia, poiché sono più recenti, le schede Wi-Fi che montano supportano Wi-Fi 7 anziché 6E.
Mentre le schede madri B850 sono obbligate a supportare PCIe 5.0 su almeno un’unità M.2, le normali schede B650 possono ancora avere uno slot M.2 PCIe 5.0. A parte questo, queste schede non limitano la CPU in alcun modo e supporteranno qualsiasi processore Ryzen fino al 2027.
Raccomandiamo le schede madri B650, B850, B650E e X870 ai giocatori e ad altri che vogliono ottenere tutto ciò che le schede madri AM5 hanno da offrire, ma non hanno bisogno di collegare molti dischi al loro PC contemporaneamente. Un altro vantaggio di queste schede è la loro capacità di adattare tutti i connettori in un compatto formato micro-ATX, utile se stai cercando un case compatto da posizionare sulla tua scrivania.
Più è meglio: X870E vs. X670E vs. X670

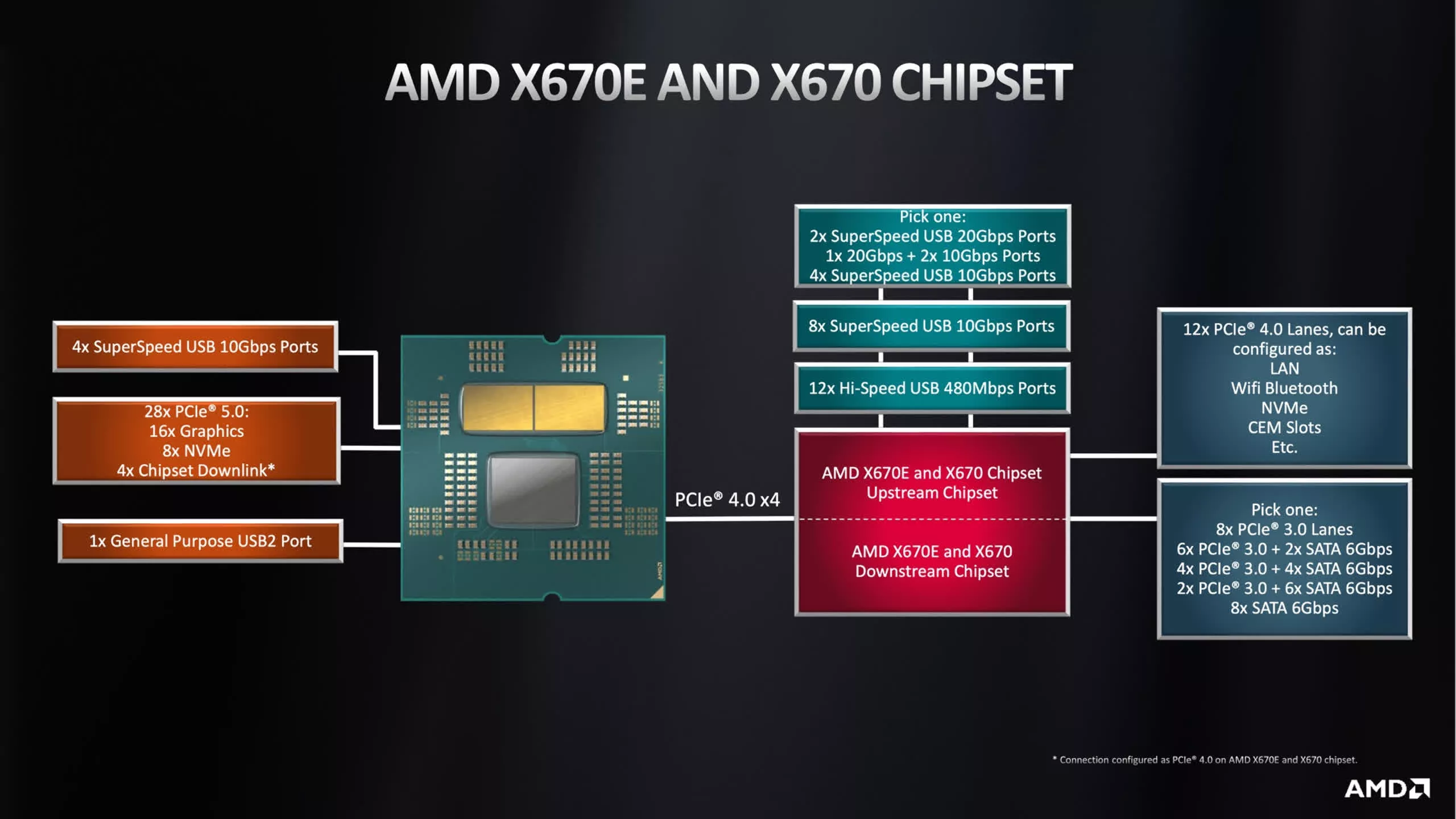

Le schede madri X670, X670E e X870E presentano un chip Promontory 21 collegato a un altro tramite quattro lane PCIe 4.0, fornendo al secondo chip la stessa larghezza di banda di quello collegato alla CPU.
Insieme, il chipset aggiunge dodici lane PCIe 4.0, permettendo a ogni unità M.2 di saturare individualmente la larghezza di banda del chipset, e otto lane PCIe 3.0 per fino a otto porte SATA. Con SATA che sta diventando un connettore legacy, è comune che alcune di queste lane siano allocate a schede di rete, liberando tutte le lane PCIe 4.0 per interfacce più veloci.
Il chipset offre anche supporto per dodici porte USB 2.0 e una delle tre opzioni: dodici porte USB 3.1; dieci porte USB 3.1 e una porta USB 3.2, o otto porte USB 3.1 e due porte USB 3.2.
Leggi le nostre recensioni complete: Le migliori schede madri AMD X670E: panoramica di 22 schede & Panoramica delle schede madri AMD X870/X870E: 21 schede madri testate

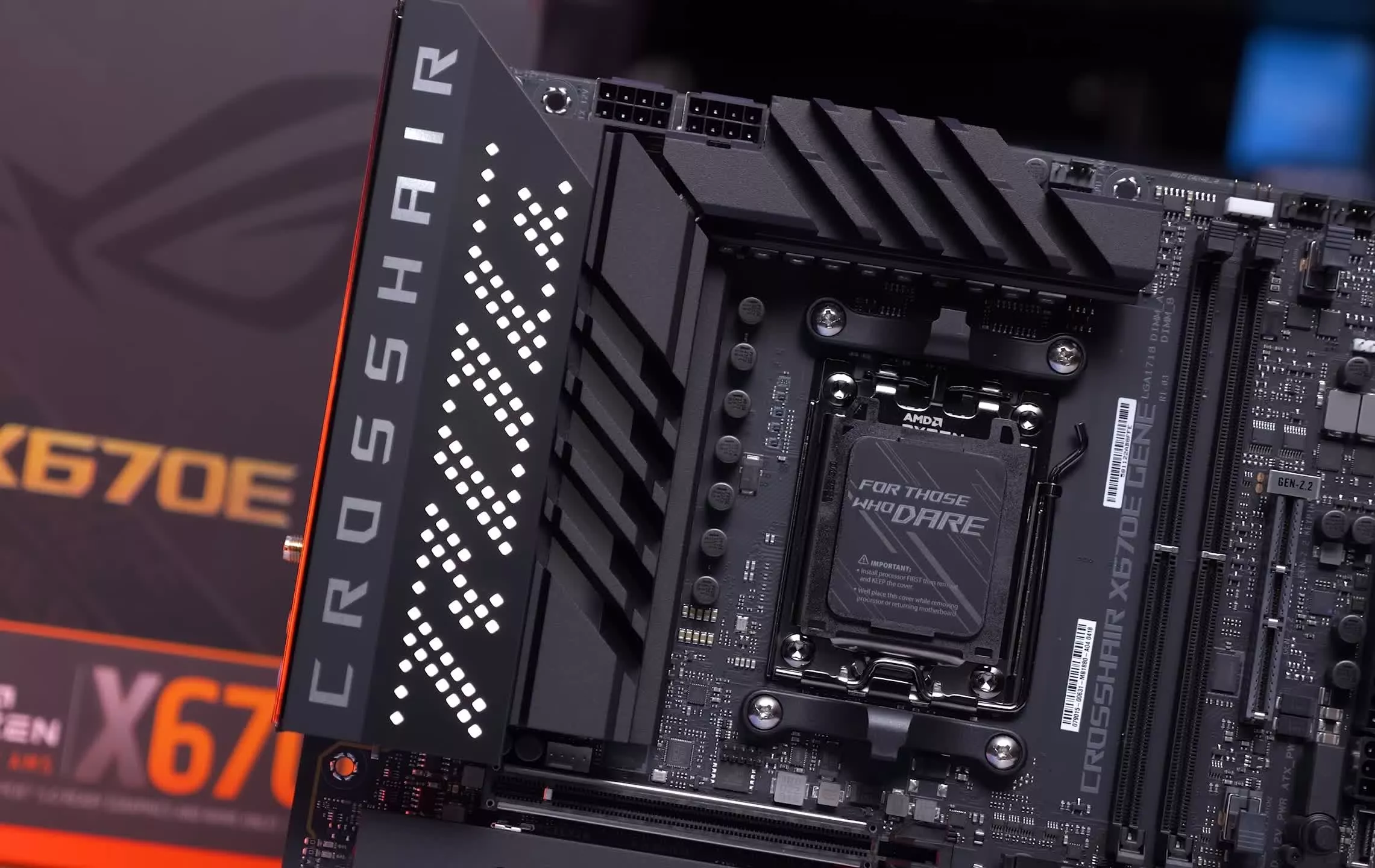

A differenza delle B650, tutte le schede madri X670 presentano uno slot M.2 PCIe 5.0, e ovviamente, le schede X670E supportano schede grafiche PCIe 5.0. Se acquisti una tale scheda quando diventano disponibili, probabilmente non richiederà nemmeno tutte le 16 lane. Quindi, se la tua sched
